Rutuliniais varžtais varomi linijiniai moduliai yra tikslūs linijinio judėjimo įtaisai, kuriuose integruotos rutulinio sraigto perdavimo sistemos. Jie sudaryti iš rutulinių varžtų, linijinių kreiptuvų, pavaros variklių, slankiklių ir aliuminio pagrindų. Pagrindinis tikslas yra pasiekti efektyvų perdavimą per rutuliukų riedėjimą tarp varžto ir veržlės, o perdavimo efektyvumas yra 90–95%, daug didesnis nei tradicinių stumdomų konstrukcijų.
Išskirtinė jo savybė yra didelis tikslumas, kartotinio padėties nustatymo tikslumas nuo ± 0,005 mm iki ± 0,01 mm. Kartu su išankstiniu priveržimu, jis gali pašalinti atvirkštinį tarpą ir užtikrinti, kad judant nebus grąžinimo klaidų. Tuo pačiu metu rutuliniais varžtais varomi linijiniai moduliai turi puikų tvirtumą ir gali atlaikyti ašines ir radialines kompozicines apkrovas. Didžiųjų modulių apkrova-gali siekti kelias tonas, be to, jis veikia sklandžiai su mažu triukšmu.
Rutuliniais sraigtais varomų linijinių modulių vairavimo režimas yra lankstus ir gali būti derinamas su servo varikliais arba žingsniniais varikliais, kad būtų galima valdyti platų greičio diapazoną nuo 0,1 mm/s iki 2 m/s, tenkinant įvairias darbo sąlygas. Modulis turi sandarią apsaugos konstrukciją, o kai kurių modelių apsaugos lygis yra IP65, kuris gali stabiliai veikti dulkėtoje ir drėgnoje aplinkoje. Modulinė struktūra leidžia lengvai sujungti į kelių ašių sistemas ir išplėsti į XY platformas arba portalines struktūras.
Naudojamas puslaidininkių gamyboje apdorojant plokšteles, kaip tiksliųjų staklių tiekimo ašis, vairuojant chirurgines robotines rankas medicinos įrangoje ir bandant platformų padėties nustatymą aviacijos ir kosmoso pramonėje. Dėl didelio tikslumo, efektyvumo ir patikimumo rutuliniais sraigtais varomi linijiniai moduliai tapo pagrindiniu komponentu, leidžiančiu pasiekti tikslų tiesinį judėjimą aukščiausios klasės automatikos įrangoje.
Kviečiame žiūrėti daugiau projektų arba apsilankyti mūsų Youtube vaizdo įrašų galerijoje: https://www.youtube.com/@tallmanrobotics

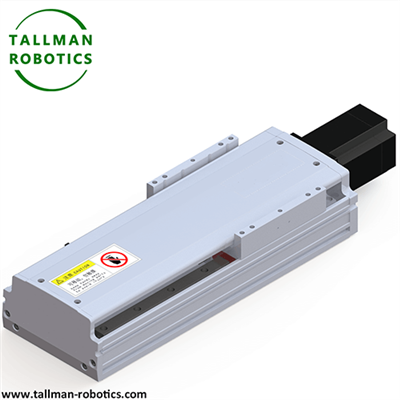

Čia pristatome rutuliniais varžtais varomus linijinius modulius, TMS65-CM su tokiais duomenimis:
